flannel 学习笔记

发表于 分类于 ， 阅读次数： 本文字数： 5k 阅读时长 ≈ 5 分钟

Flannel 是一种 CNI 解决方案，也可以为 Dokcer 提供服务，对 k8s 而言，是一个网络插件。

  • 实现了 CNI 的网络控制平面软件
  • 属于 coreOS 的子项目
  • 通过配置主机路由或者 overlay，避免对物理路由器进行配置
    • VxLAN
    • UDP
    • Host-GW

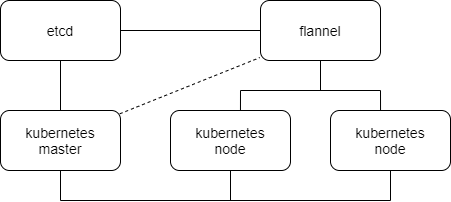

和 k8s 集成时，运行在 work node 上面，监听 k8s master 的状态，共用 k8s 的控制节点的 etcd 作为自己的数据库。

安装

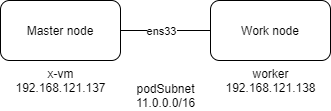

节点分布

  1. master node

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    # 初始化 master 节点
    sudo kubeadm reset
    sudo kubeadm init --config kubadm.yaml
    # 下载 flannel 配置文件
    wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml
    # 修改配置文件，net-json 改为 k8s 安装的 podSubnet，type 默认为 vxlan
      net-conf.json: |
        {
          "Network": "10.244.0.0/16",
          "Backend": {
            "Type": "vxlan",
       "Directrouting": false
          }
        }
    # 部署
    kubectl apply -f kube-flannel.yml
    # 查看
    kubectl get pods --all-namespaces
    ---
    NAMESPACE     NAME                           READY   STATUS              RESTARTS   AGE
    kube-system   coredns-66bff467f8-m7ghl       0/1     ContainerCreating   0          11m
    kube-system   coredns-66bff467f8-mgnj7       0/1     ContainerCreating   0          11m
    kube-system   etcd-x-vm                      1/1     Running             0          11m
    kube-system   kube-apiserver-x-vm            1/1     Running             1          11m
    kube-system   kube-controller-manager-x-vm   1/1     Running             0          11m
    kube-system   kube-flannel-ds-amd64-g7hl9    1/1     Running             0          35s
    kube-system   kube-proxy-5x7l5               1/1     Running             0          11m
    kube-system   kube-scheduler-x-vm            1/1     Running             0          11m
    # 多次查看，可以看到 coredns Pending -> ContainerCreating -> Running，因为 flannel 初始化初始化完成之后，k8s 认为当前节点可用，就创建了 coredns

  2. worker node

    安装 docker、kubeadm，关闭 swap，加入到集群中,hostname 不能重复

    1
    2
    3
    4
    5
    6
    7
    8
    # 在 master node 上初始化完成之后，会输出如下 token
    kubeadm join 192.168.121.137:6443 --token abcdef.0123456789abcdef \
        --discovery-token-ca-cert-hash sha256:719b052641c7681b770f9609e82d6a8001ef9aa1125db6cea7b1a452d555c34a
    # 加入完成后，在 master node 上查看
    kubectl get nodes
    NAME     STATUS   ROLES    AGE   VERSION
    worker   Ready    <none>   52s   v1.18.4
    x-vm     Ready    master   23m   v1.18.4

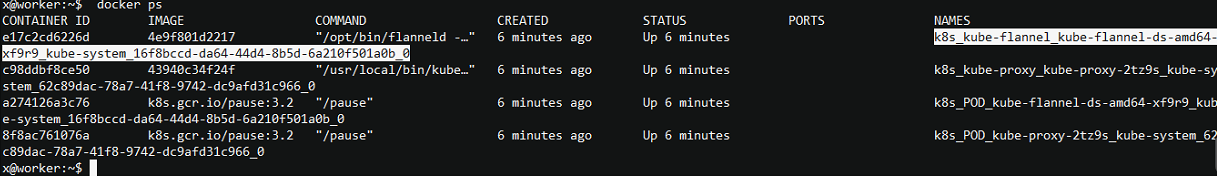

    在 worker node 上查看容器,确认 flannel、kube-proxy 已经运行

  3. 调整 coredns，使其分布到 worker node 上

    1
    2
    3
    4
    # -n 指定 namespace，先删除
    kubectl scale -n kube-system  deployment.v1.apps/coredns --replicas=0
    # 再将数量调整为 2，期望结果是两个 codedns 的 pod 分布到两个节点上
    kubectl scale -n kube-system  deployment.v1.apps/coredns --replicas=2

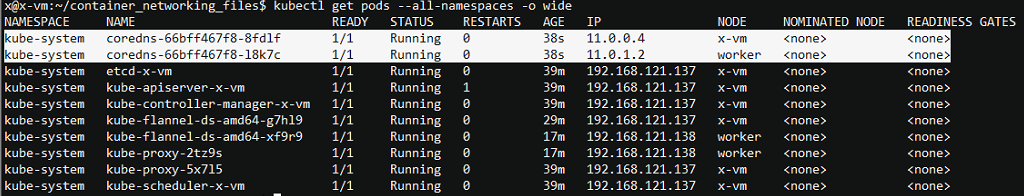

    查看 pod 分布情况 kubectl get pods --all-namespaces -o wide,已经分布到两个节点上

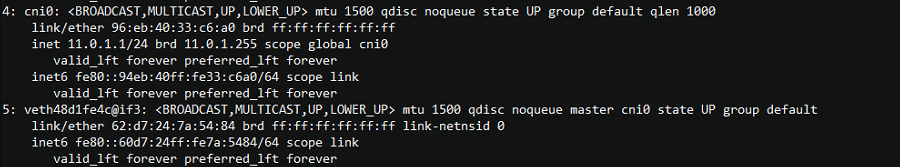

    查看 worker node 网卡信息，可以看到 doredns 容器对应的 veth 已经存在，而且也有了 cni 网卡

host-gw 实现

基本原理

在 kube-net 网络实现中：

  • 同 node 中的 pod 互相通信是通过 cbr0 网桥二层互通
  • 跨 node 通信是通过主机的默认路由，路由到物理网络中进行数据转发，此时需要在物理路由器上进行路由相关的配置

部署 flannel 时，将配置文件中 net-json 字段的 Type 修改为 host-gw 。
Flannel host-gw 实现方案中，由于 linux 具有路由转发功能，所以可以将物理路由器相关的配置下沉到 work node (主机)上，由主机进行路由，类似于DVR，也避免了单点故障。
Flannel 连接 k8s 的数据库，每个 node 上的 flanned 进程知道所有 podSubnet 对应的 node，进而在主机的网络空间中配置 podSubnet 的路由指向对应的 node。
Flannel 环境中连接 pod 的 Linuxbridge 为 cni0（kube-net 是 cbr0），所有的 work node 必须在同一个二层网络中（添加路由时必须是二层可达才会生效）

实操

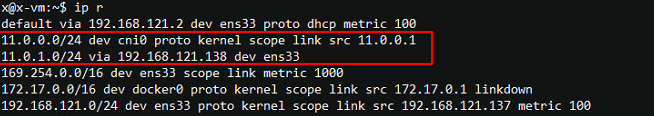

Flannel 安装完成后，查看路由信息：

1
2
3
4
# 在 master node 上创建一个临时的 pod，使用 nodeSelector 指定运行的 node
kubectl run -it --rm --restart=Never test1 --image busybox --overrides='{"apiVersion": "v1","spec": {"nodeSelector": {"kubernetes.io/hostname": "x-vm"}}}' sh
# 新开一个窗口，在 work node 上创建一个临时的 pod
kubectl run -it --rm --restart=Never test2 --image busybox --overrides='{"apiVersion": "v1","spec": {"nodeSelector": {"kubernetes.io/hostname": "worker"}}}' sh

新开一个窗口，检查一个 pod 运行情况，可以看到分布在两个 node 上,IP 分别是 11.0.0.5 和 11.0.1.3

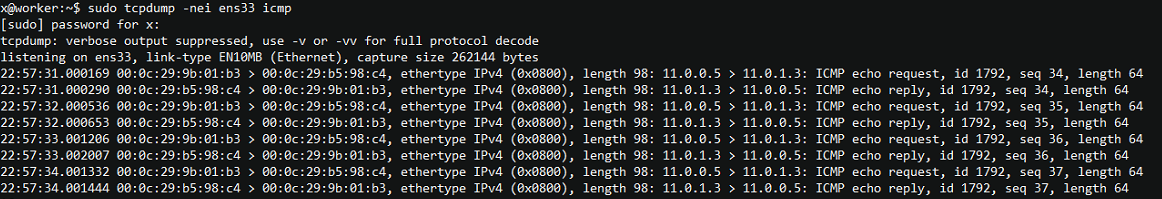

用 pod test1 去 ping test2，在 work node 上抓包
可以从物理网卡抓到两个 pod 之间的通信流量
在 pod test1 上 traceroute test2，可以看到路径经过了 work node 到达 test2

VxLAN 实现

基本原理

  • Ethernet Frame 封装到 UDP 中
  • 不考虑物理网络冲突问题
  • 封装需要额外的 50 字节（网卡默认 MTU 为 1450）
  • 允许 woker node 分布到三层网络中

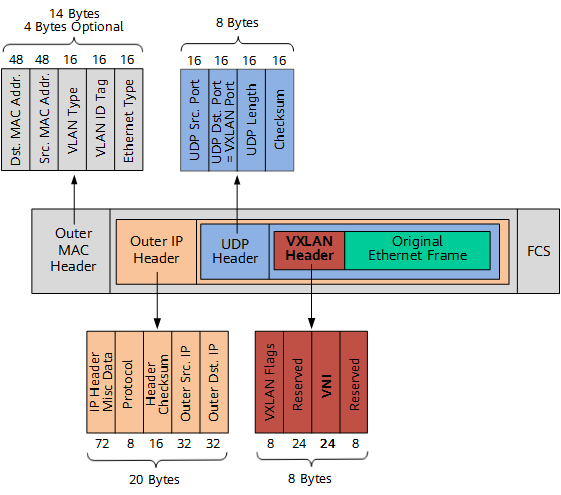

VxLAN 数据包封装：

Flannel VxLAN 基于 Linux 原生的方式实现 VxLAN

1
2
3
4
5
6
7
# Linux 通过 VxLAN 字节口实现 VxLAN 的封装解封装
ip link add vxlan0 type vxlan id 1 \
remote 192.168.121.137 \
local 192.168.121.138 \
dstport 8472 \
dev eth0
# 通过监听端口来拦截数据进行封装解封装

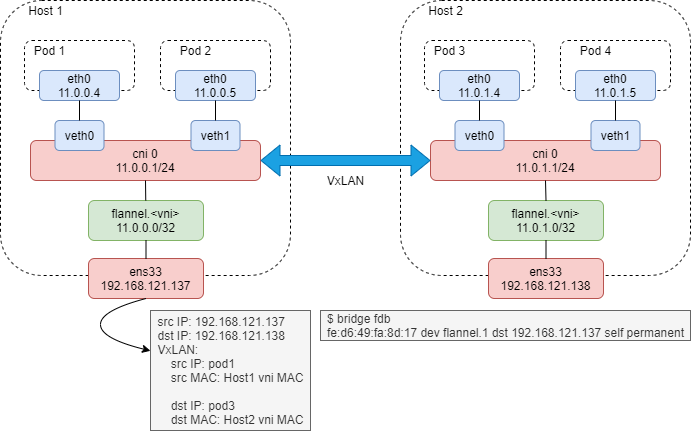

Flannel 的 VxLAN 实现

Flannel 会在 node 上额外创建 flannel.<vni> 设备，挂载的 ip 为当前 node podSubnet 的第 0 个地址作为 VTEP 地址。

当有多个 node 时，如果按照 Linux 原生方式实现 VxLAN 时，每个 node 都要和其他 node 建立 VxLAN 隧道，也就是每个 node 上都要创建多个类型为 vxlan 的 netdev 设备，这样子接口的数量就是 n^2。

为了避免这种情况，flannel 添加 flannel.vni 子接口的时候，并没有指定 remote ip，而是添加了对端 flannel.vni 的静态 arp 表项，并添加二层转规则（bridge fdb 查看），如果是发往对端的 flannel.vni 的 MAC 地址的话，从本端子接口发出，且指定了远端的 VTEP 地址。


Direct routing 实现

传统的 VXLAN 使用隧道的通信方式会导致报文开销及流量增大，对于节点之间二层网络的通信，可以直接使用路由的方式而不用隧道，仅在跨三层通信时使用隧道封装，这样可以大大节省开销，二层通信性能也接近物理网络。

仅使用 VXLAN，未启用 direct routing 时，路由表中同一二层网络的节点，路由表显示下一跳为 flannel.vni；启用 direct routing 后，路由表中下一跳变为物理网卡。

启用方式，修改配置文件中 Directrouting 字段为 true

实操

  1. 清理 host-gw 环境，修改配置文件，重新部署 flannel

    1
    2
    3
    4
    5
    6
    7
    8
    9
    # 删除 flannel
    kubectl delete -f kube-flannel.yml
    # 删除 coredns
    kubectl scale -n kube-system  deployment.v1.apps/coredns --replicas=0
    # 修改 kube-flannel.yml 中 net-json type 为 vxlan
    # 重新部署
    kubectl apply -f kube-flannel.yml
    # 添加 coredns
    kubectl scale -n kube-system  deployment.v1.apps/coredns --replicas=2

  2. 查看网卡信息

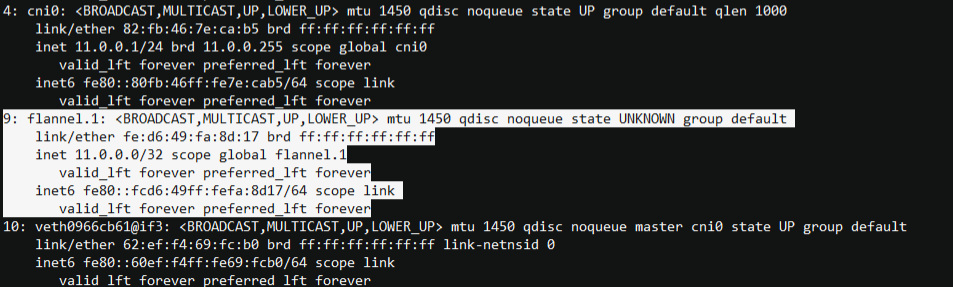

    ip addr，可以看到 vni 接口
    查看 arp 表
    查看转发数据库，bridge fdb

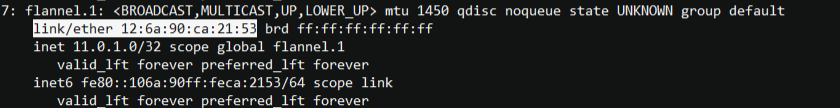

    在 work node 上查看接口，MAC 地址和 master node 上的转发表一致

  3. 创建 pod ，抓包验证

    1
    2
    3
    4
    5
    # 在 master node 上创建一个临时的 pod，使用 nodeSelector 指定运行的 node
    kubectl run -it --rm --restart=Never test1 --image busybox --overrides='{"apiVersion": "v1","spec": {"nodeSelector": {"kubernetes.io/hostname": "x-vm"}}}' sh
    # 新开一个窗口，在 work node 上创建一个临时的 pod
    kubectl run -it --rm --restart=Never test2 --image busybox --overrides='{"apiVersion": "v1","spec": {"nodeSelector": {"kubernetes.io/hostname": "worker"}}}' sh

    查看 pods 分布情况：

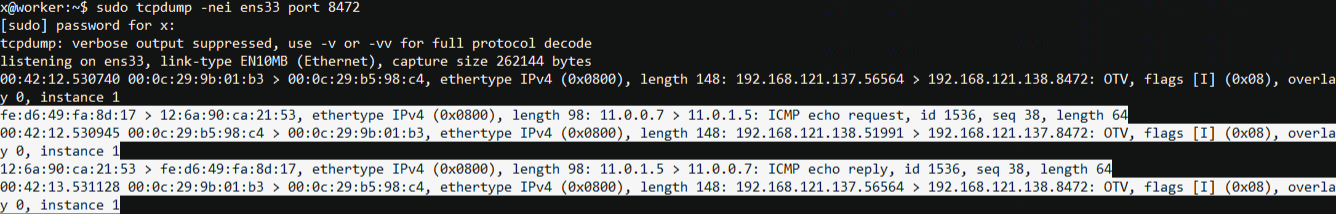

    用 test1 ping test2 ，在 worker 物理接口上抓包，可以看到封装数据包的内容

UDP 实现

非 VxLAN 的 UDP 数据封装，不推荐使用
数据经过用户态转发，性能低
