网络设备自动备份工具 Oxidized 使用体验

发表于 分类于 阅读次数： 本文字数： 3.1k 阅读时长 ≈ 3 分钟

Oxidized 是一个使用 Ruby 编写的开源网络设备配置备份工具，是 RANCID（思科的一个工具） 的替代品，轻量级且可扩展的 Oxidized 支持 130 多种操作系统。

体验一下它的功能以及各种实现，看如何能与现有的系统进行整合，或者用 python 造个简单的轮子。

结论：

  1. 整体使用感受：作为一个专门的配置备份软件，可以说把一个功能做到了比较高的水平！

  2. 亮点功能：可以支持监听设备上报的 syslog 日志中的配置改动来触发配置文件备份，对我来说是一个全新的思路。

    目前支持 ios、junos、eos、nsos、aruba，后面有时间可以验证一次。

安装过程

拉取镜像

1
docker pull oxidized/oxidized

配置文件相关

创建目录，用来存放配置文件、备份的配置、运行日志、主机清单文件等等

1
mkdir /etc/oxidized

运行一次容器，让程序自动生成初始配置文件，--rm 参数为容器退出后自动删除该容器：

1
docker run --rm -v /etc/oxidized:/root/.config/oxidized -p 8888:8888/tcp -t oxidized/oxidized:latest oxidized

回显信息为：edit ~/.config/oxidized/config，说明已经生成了默认的配置文件。

编辑配置文件，oxidized 的配置文件是 yaml 格式的，详细的配置项Configuration，提供了多种灵活的数据继承的方法，即可以为每台、每组、每种设备等等进行不同的配置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
---
username: oxidized    # 单台设备时以此为准
password: S3cr3tx     # 单台设备时以此为准
model: junos          # 单台设备时以此为准
interval: 3600        # 配置备份的间隔时间
log: ~/.config/oxidized/log   # 日志文件
debug: false
threads: 30   # 线程
timeout: 20   # 超时时间
retries: 3    # 失败重试次数
prompt: !ruby/regexp /^([\w.@-]+[#>]\s?)$/    # 登录设备后的提示符判断
crash:
  directory: ~/.config/oxidized/crashes
  hostnames: false
rest: 0.0.0.0:8888    # 前端界面
pid: ~/.config/oxidized/oxidized.pid
input:    # 连接方式
  default: ssh, telnet
  debug: false
  ssh:
    secure: false
output:
  default: git      # 以git方式存储
  git:
      user: Oxidized
      email: [email protected]
      repo: "~/.config/oxidized/oxidized.git"
source:
  default: csv
  csv:
    file: ~/.config/oxidized/router.db  # CSV 格式的主机数据库
    delimiter: !ruby/regexp /:/
    map:
      name: 0     # CSV 里面的值映射关系
      ip: 1
      model: 2
      username: 3
      password: 4
      group: 5
    vars_map:
      enable: 6
groups:             # 为每个组进行单独的配置
  mikrotik:
    username: admin
    password: blank
  ubiquiti:
    username: ubnt
    password: ubnt
model_map:            # 为每种设备类型进行单独的配置
  cisco: ios
    username: admin
    password: password
  juniper: junos
  ironware:
    username: admin
    password: password
    vars:
      enable: enablepassword

router.db 主机数据库，默认是 CSV 格式，也支持通过 SQL 、SQLite、HTTP 等方式来拉取，最终的数据结构根据不同的来源进行处理，然后重点是主机清单里面的数据，要通过 map 和 var_map 建立对应的映射关系，这里是配置文件可以灵活制定的关键。

具体每种来源的配置方式：Sources。

以 CSV 格式为例，应当是以下格式，默认是以 : 为分隔符，最终结果是个列表，然后映射值时根据下标：

1
2
3
r1:192.168.56.20:comware:netdevops:NetDevops@01:group1,enable_pass
r2:192.168.56.21:comware:netdevops:NetDevops@01:group2,enable_pass
r3:192.168.56.23:comware:netdevops:NetDevops@01:group1,enable_pass

运行

运行容器，将本地数据卷映射到容器内的指定目录，容器内部默认监听 8888 端口：

1
2
3
4
5
6
7
docker run -td \
  --name oxidized_1 \
  --restart=always \
  -v /etc/oxidized:/root/.config/oxidized \
  -p 8888:8888/tcp \
  oxidized/oxidized:latest \
  oxidized

程序输出

配置输出：

  1. 以文件的方式存储

    需要手动创建父目录 configs，每个设备一个配置文件，只保留最新的配置，不会保存历史配置。

    默认为每个组建立一个文件夹。

    每次会在原文件的基础上更新文件，不会保存历史。

  2. 以 git 的方式存储，默认为每个组创建一个 git 仓库，可以通过 single_repo: true 来配置使用同一个仓库，此时每个组为一个文件夹。

    oxidized 默认创建的的是 bare repo，相当于一个私有的 git 仓库，里面没有 git 的工作目录，只有版本文件，每次备份配置后会进行一次提交；本地的私有仓库，可以通过克隆来查看具体的备份文件。

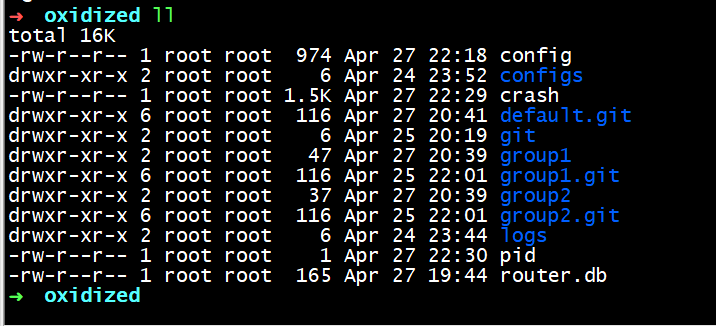

    例如，我这里有一个 default.git 的目录，是上面 router.db 里面几台主机的配置备份信息：

    image-20220427225051583

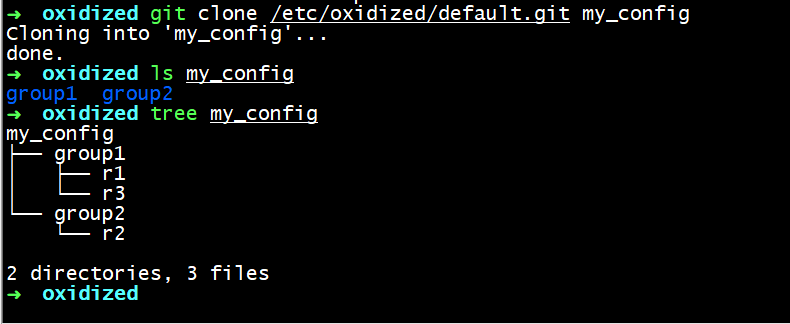

    如果要查看具体的文件，可以克隆这个仓库：

    1
    git clone /etc/oxidized/default.git my_config

    image-20220427225210786

    如果要把文件提交到远程仓库，可以在配置文件中添加 hooks 来实现，例如：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    hooks:
      push_to_remote:
        type: githubrepo
        events: [post_store]  # 发生改变时触发操作
        remote_repo:
          routers: [email protected]:oxidized/routers.git
          switches: [email protected]:oxidized/switches.git
          firewalls: [email protected]:oxidized/firewalls.git
        publickey: /root/.ssh/id_rsa.pub
        privatekey: /root/.ssh/id_rsa

    上面的配置会在备份的配置发生改变时，把三个本地仓库分别推送到远程仓库，远端仓库使用密钥认证。

注意事项

  1. 修改配置文件需要重启 docker 的时候，不会自动删除 pid 文件，会导致无法启动，需要手动删除解决。
1
rm -rf /etc/oxidized/pid && docker restart oxidized_1

前端界面展示

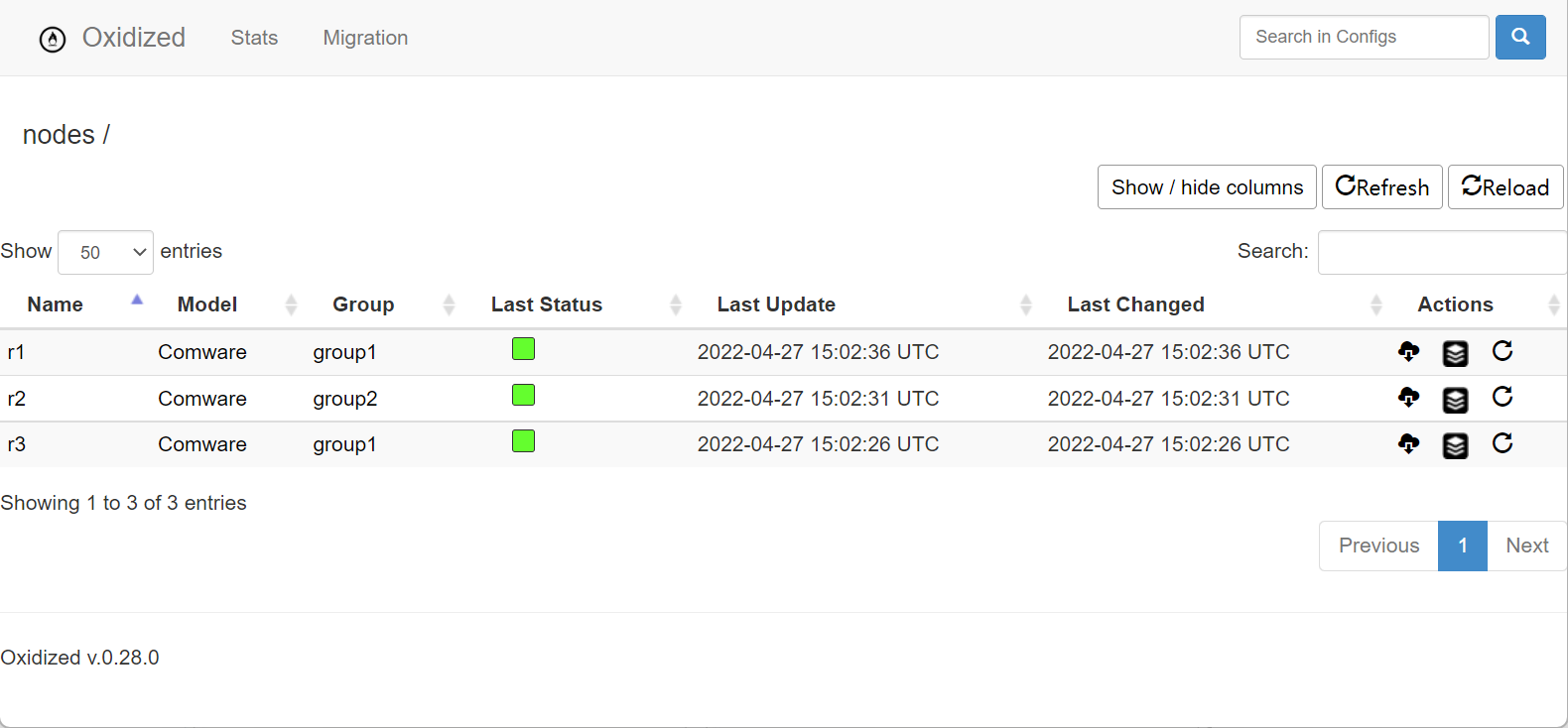

首页

image-20220427230254440

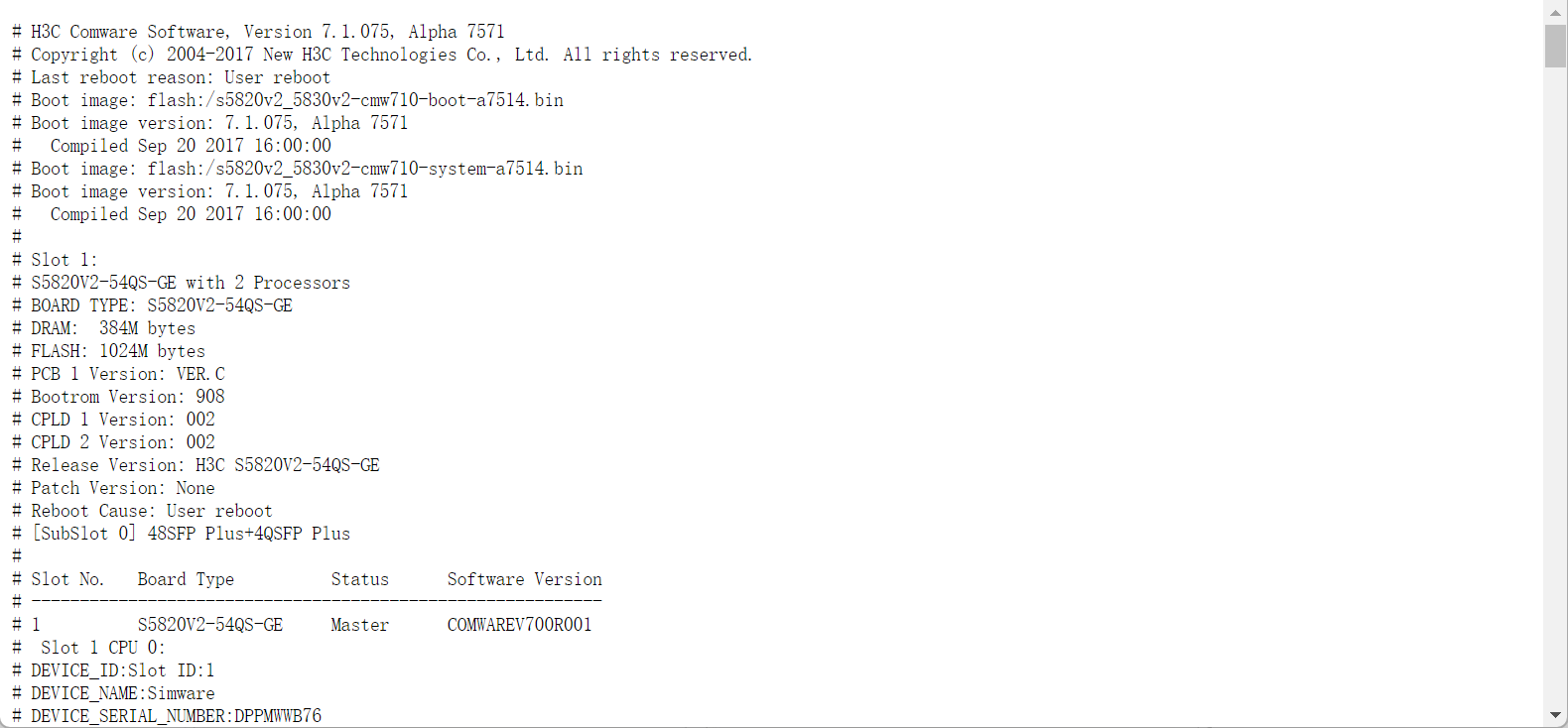

查看配置

image-20220427230319838

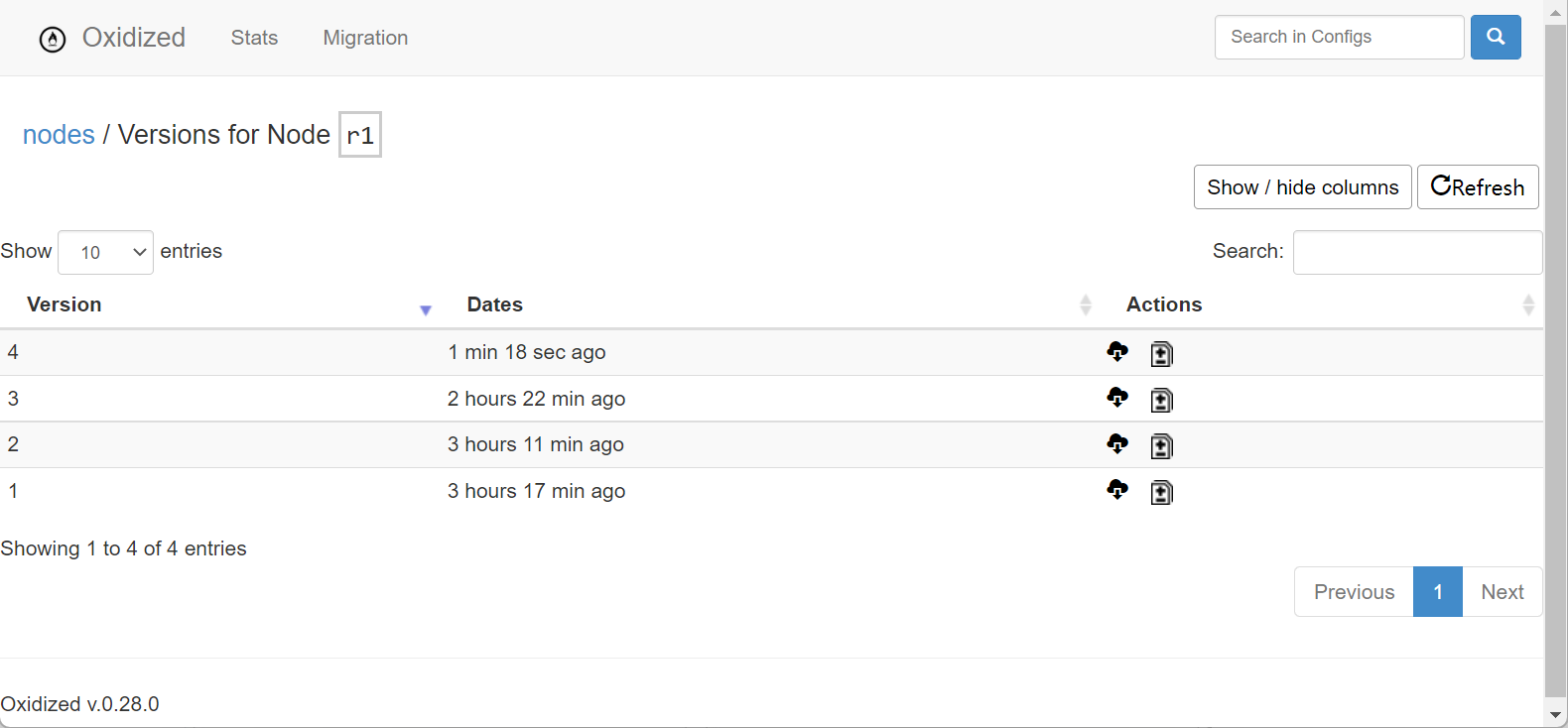

基于 git 方式时，查看版本

image-20220427230359851

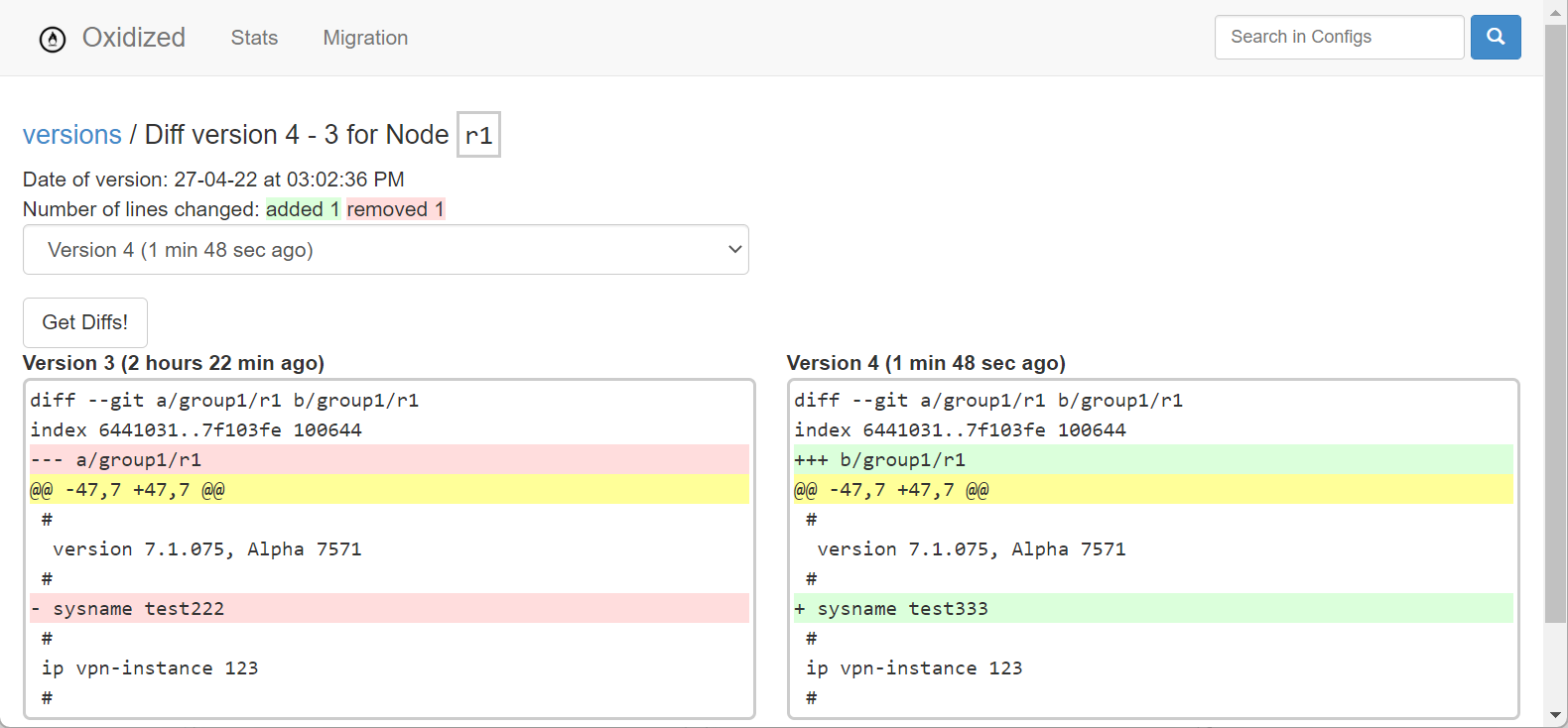

查看版本差异

image-20220427230433163
